基于电气胜博发规范的要求,解读这个sbf999实例的各项做法,旨在取其精华去其糟泊,为我们打造自己的规范化胜博发做参考。

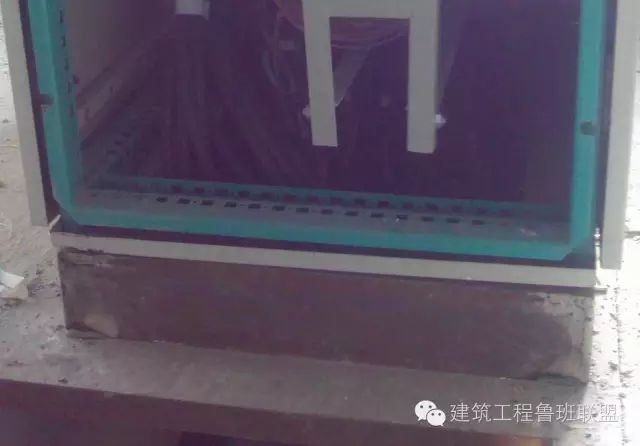

1、基础型钢安装后,其顶部宜高出抹平地面10mm;基础型钢应有明显的可靠接地。

2、盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。



1、设备安装用的紧固件、保护管应用镀锌制品,不宜焊接,应用卡子固定,并宜采用标准件。

2、保护管一般用一根保护宜管穿一根电缆。穿多根电缆时,应考虑保护管的管直径,留有富余。

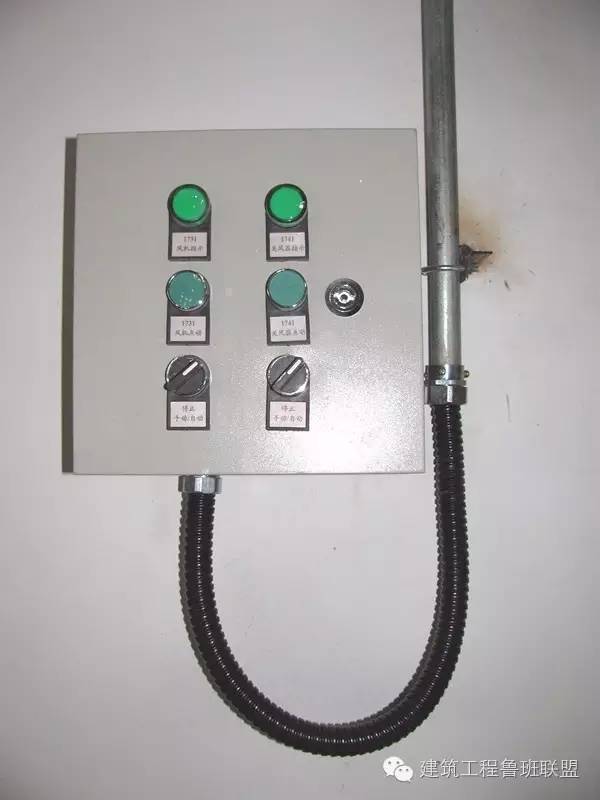

1、保护管末端与仪控设备的距离不大500mm。末端与设备连接需用包塑金属软管,软管的直径与镀锌管的直径应相匹配,其连接方式如图。

2、管件的连接要确保紧固。



安装高料位时注意料位器和保护管间的金属软管的长度要适当不要太长,料位器带电缆能抽出检查连接探测杆就可以。



保护管与桥架、连接时,用管头与其相连,管头的直径与管的直径应相匹配。

当保护管所在位置震动比较大时,应设法避免设备震动保护管与管接头的脱落。

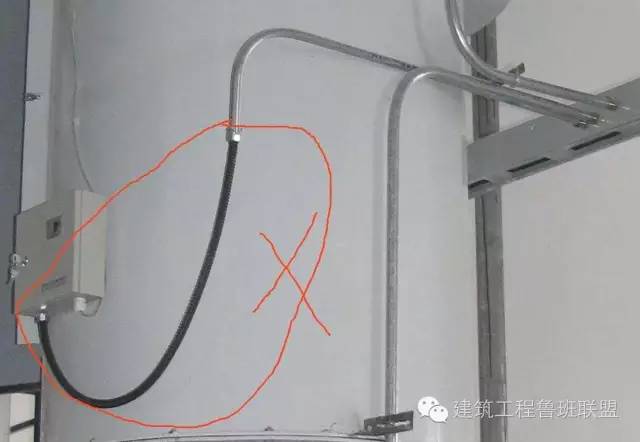

1、①所示保护管头位置应翘起,便于用管接头与软管连接。

2、②所示当没有与接线盒合式的软管接头时应用胶带缠死。

3、称重传感器的连接线要留有富余,尽量不要剪断称重传感器的外接线。

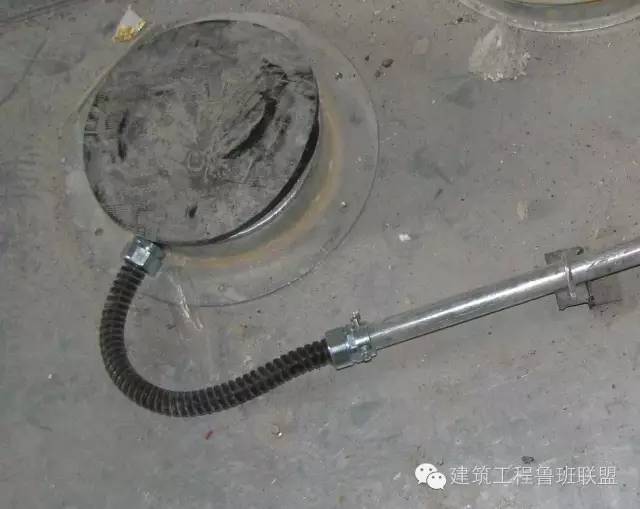

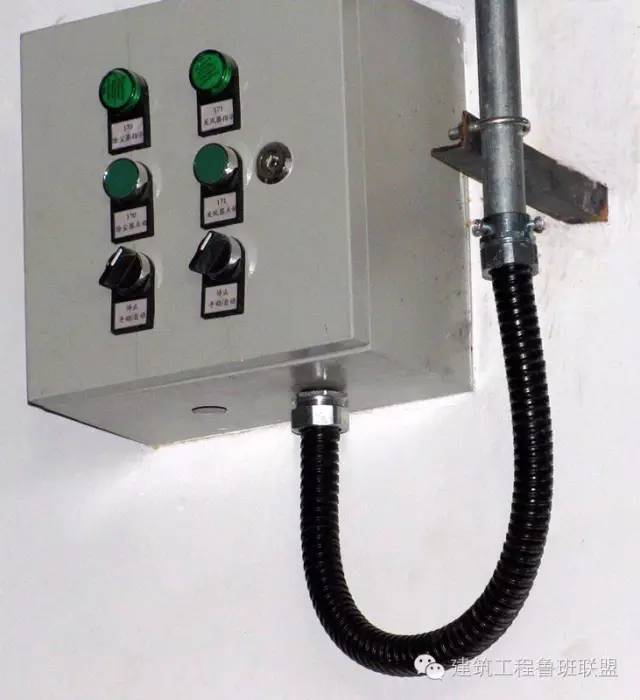

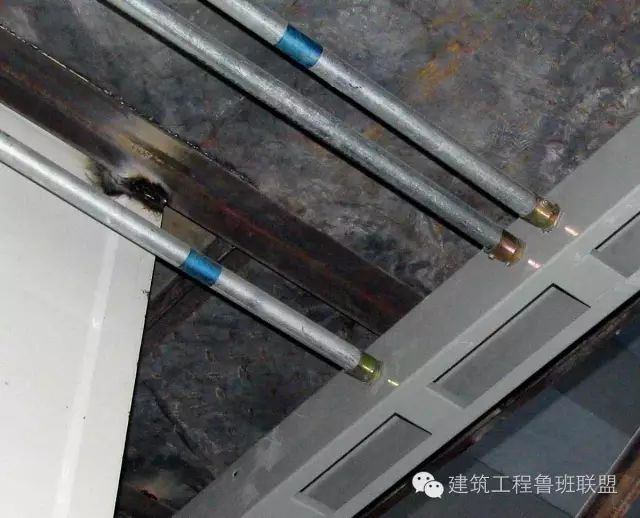

保护管末端与仪控设备的距离不大于500mm。尽量缩短软管的使用量,镀锌钢管的固定要牢靠。

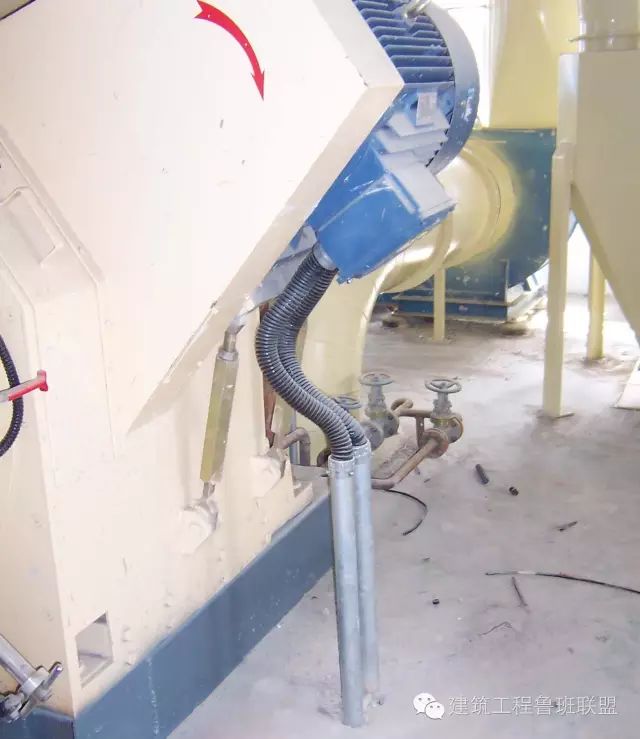

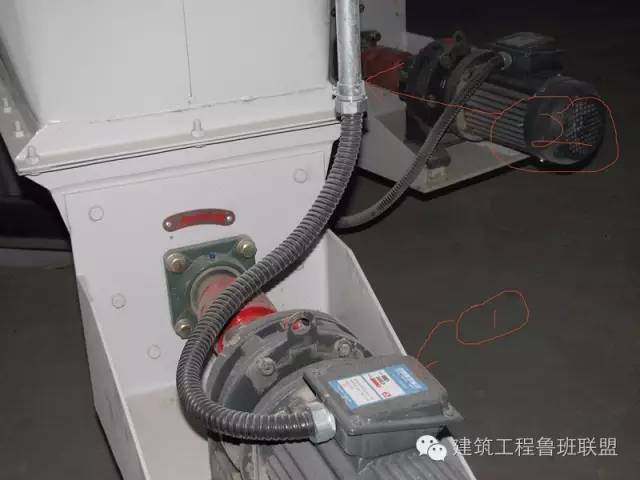

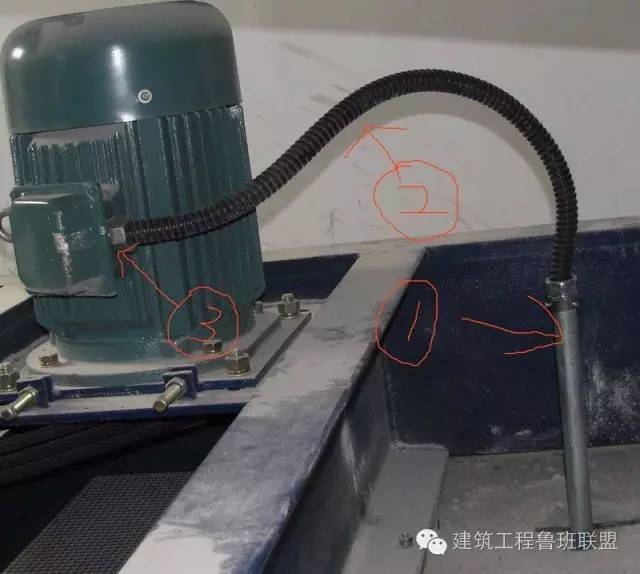

本图所示是一台颗粒系统分级筛的电机配线,当设备工作时电机本身会做往复运动,这时配线要注意①的保护管不要太长。②的保护管伸出线不要太短。③的接线盒处的索姆位置要把电缆锁住,或用胶带缠死。

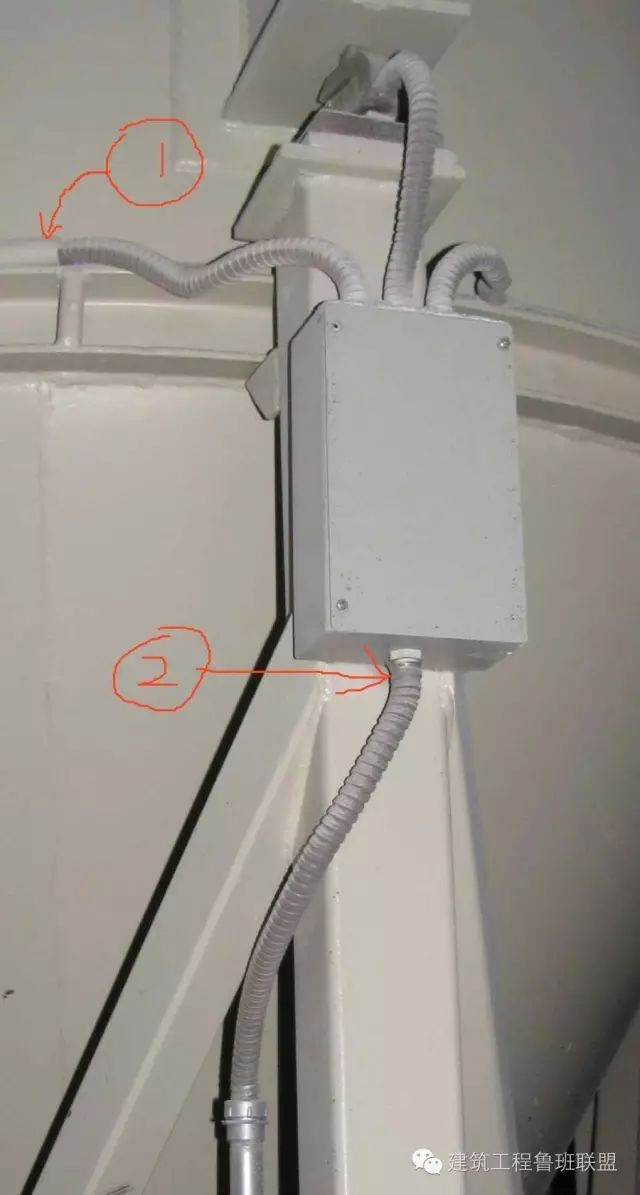

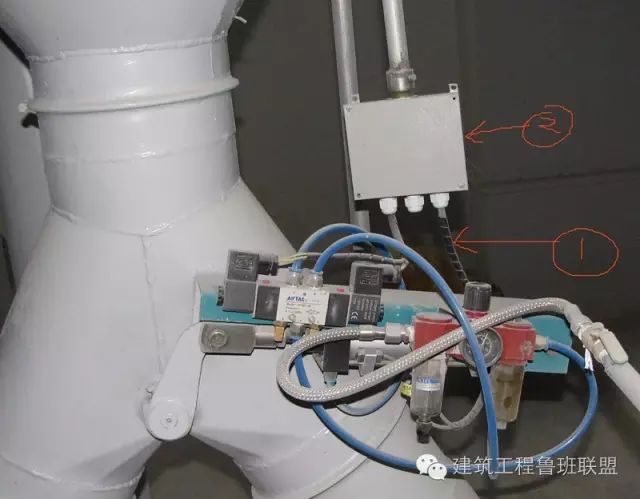

图所示三通的接线接线盒要尽量靠近电磁阀或者汽缸使接线盒外面的线短些。接线盒出来的线要用缠绕管或者扎带扎好如①,接线盒接完线要把螺丝上好。注:分线盒到电磁阀的线一定要用软线。

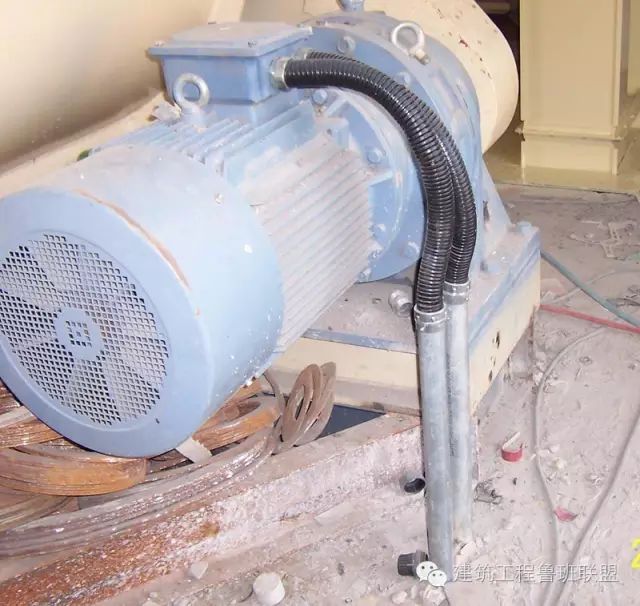

①当电机的接线盒与实际位置不好接线时可以考虑把电机的接线盒的出线孔换到相反的位置。

②保护管的末端加固。




①所示当桥架这种连接是应用镀锌管或扁铁之类的加以连接。

②当与墙壁连接时注意支架的角钢及帐栓的承受力。

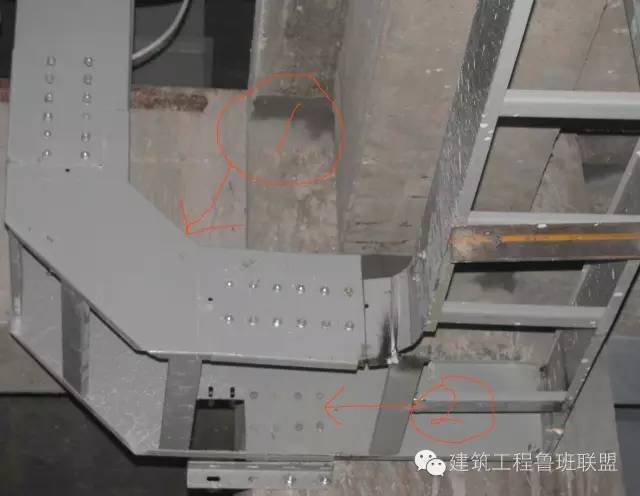

当桥主桥架进配电的时候需要拐直角弯的时候注意桥架是否还能够装得下,或者考虑加大。

④桥架与水平支架连接时要固定在水平支架上。

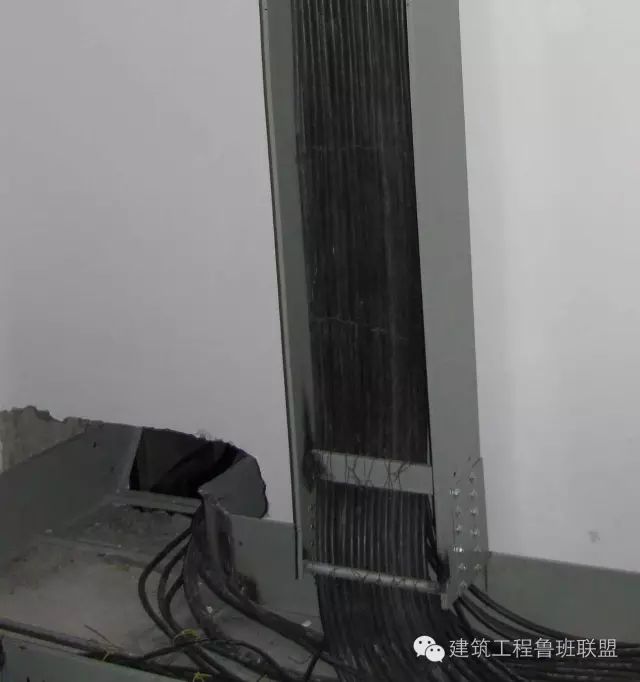

①当产生垂直弯头是要考虑好它的容线量够不够。

所示这种官网在放电缆的时候要注意电缆的安排,现场胜博发负责人要时刻提醒胜博发人员。

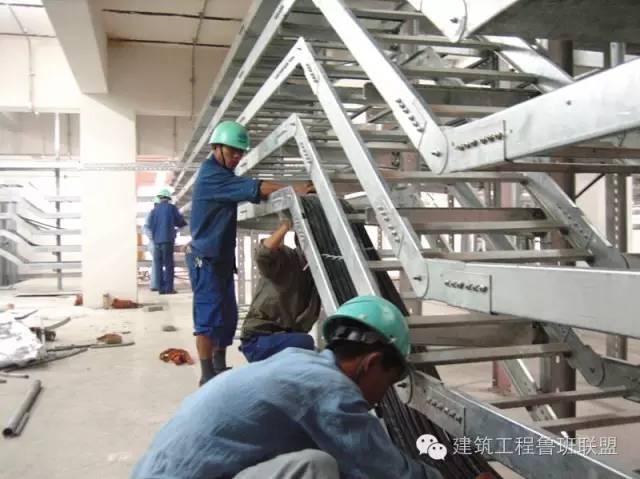

梯形桥架电缆的敷设首先要先把粗电缆放在桥架的第一层,随时要注意电缆的整理,电缆不可能笔直但是要尽量看齐。

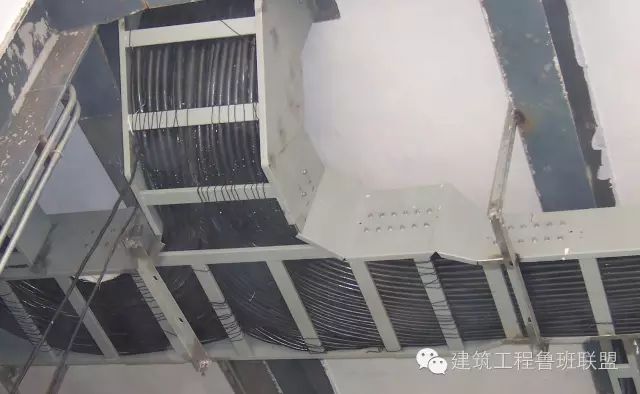

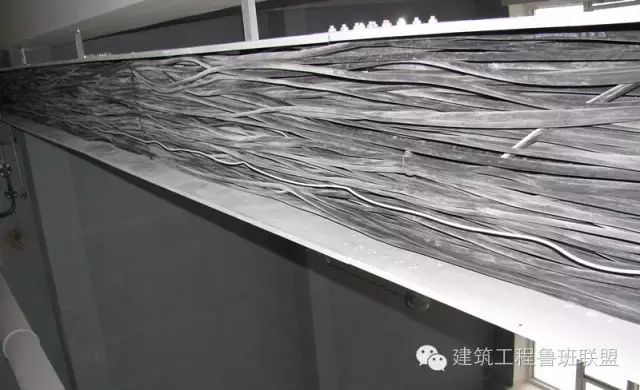

如图所示是所有电缆放完的梯行桥架的下面实际图。放线是要注意每隔一段距离就在桥架里摆直绑线。

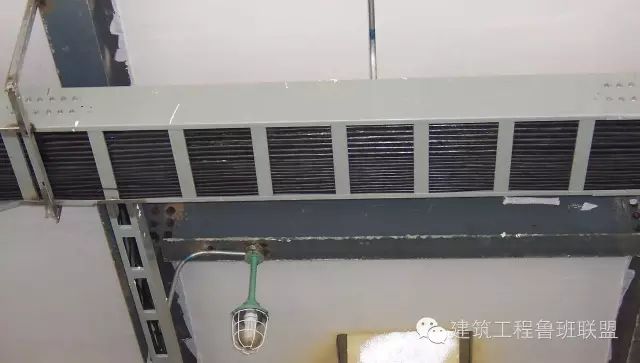

如图所示槽形桥架的正面实际图。



如图所示梯形桥架的正面实际图。

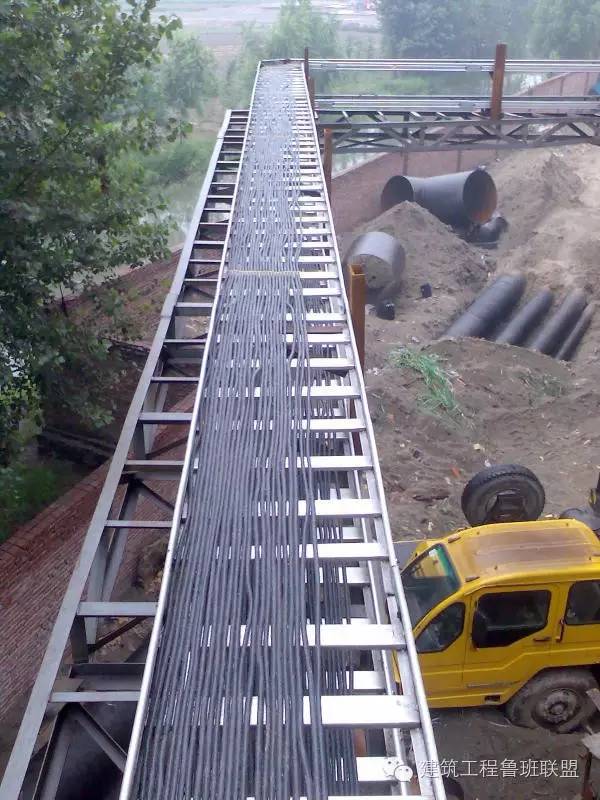

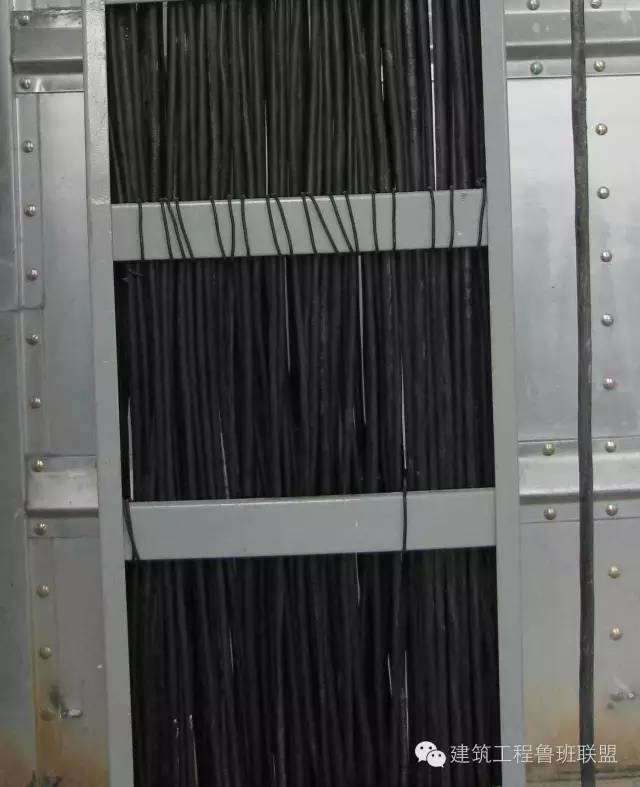

如图所示在放水平桥架电缆时的胜博发图,每隔一段距离绑下线。这样可以保持电缆的直线以及避免电缆的多跟缠在一起。

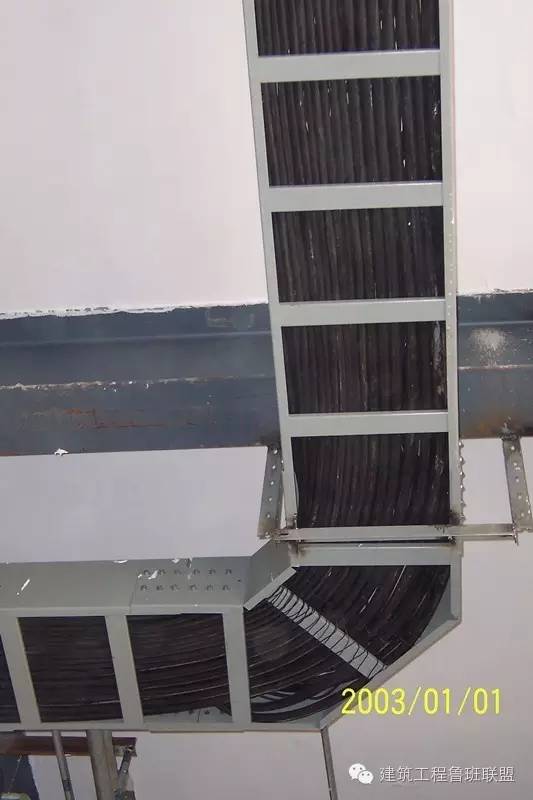

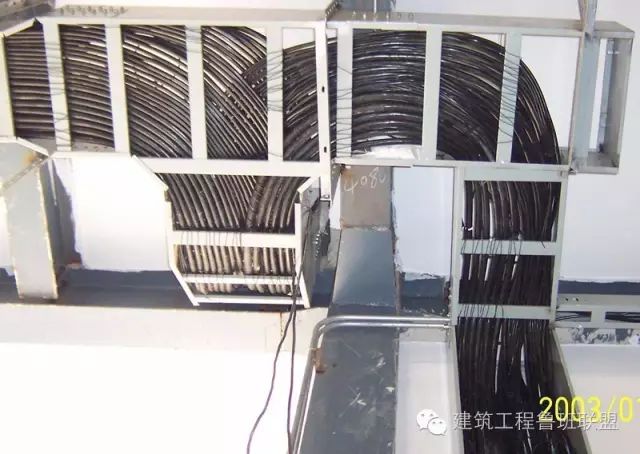

如图所示,放电缆时拐角处最重要,首先考虑先放最粗的电缆来打底然后把电缆摆平齐整。

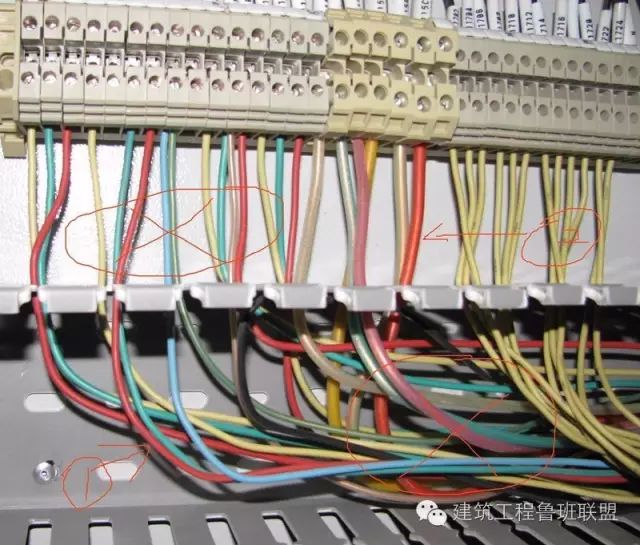

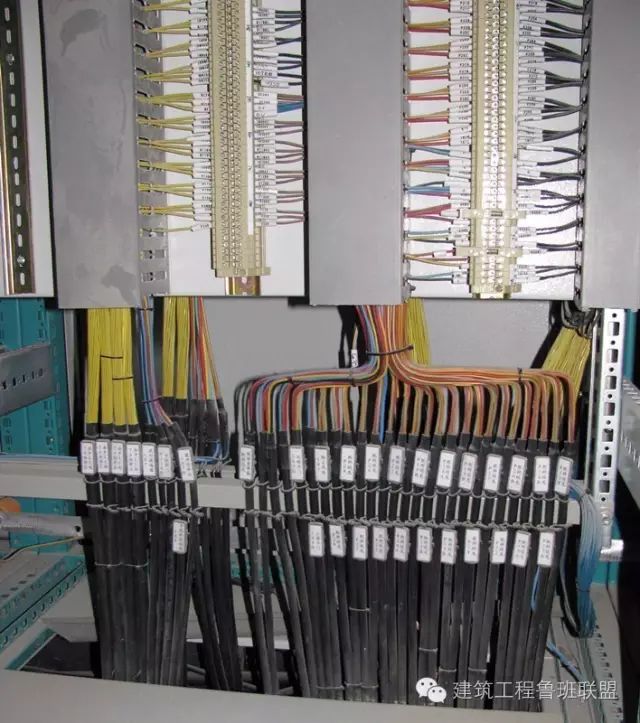

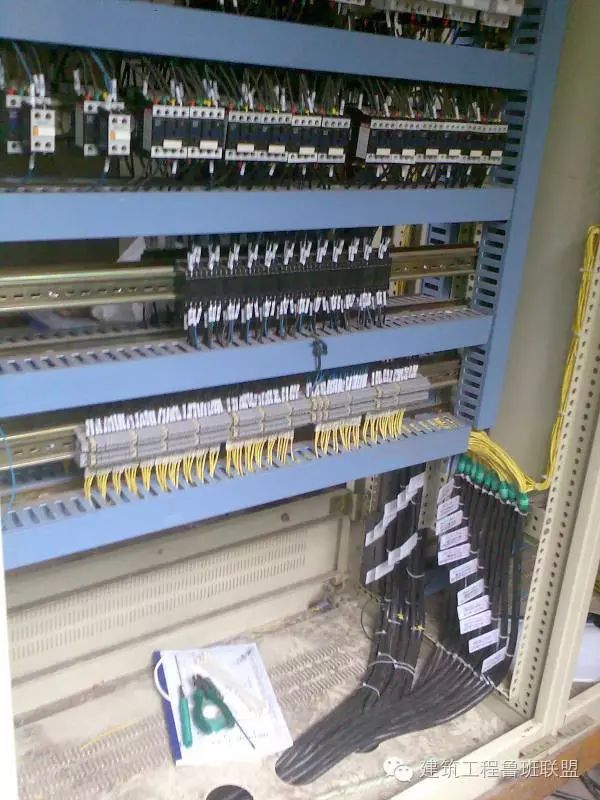

本图所示端子接线图,①线要留有富裕量才可,但不可太多。②线槽以外的线要顺直,然后套上线号管。

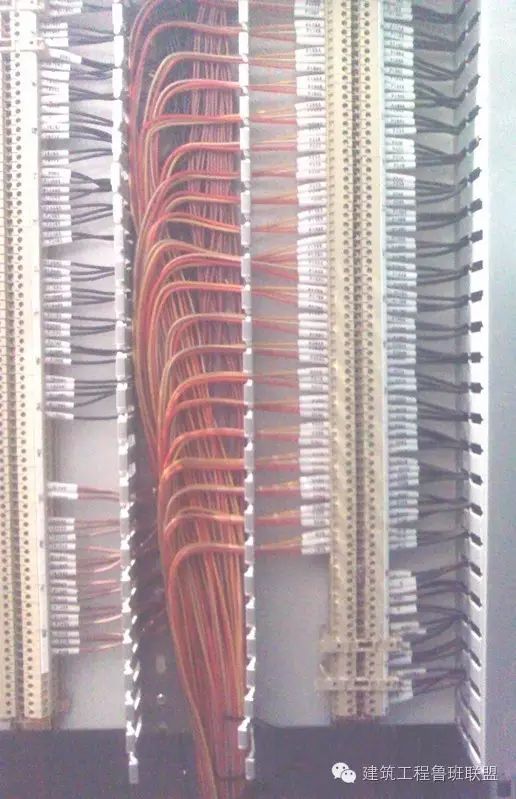

如图所示接线时要注意线要顺直,这样看起来整体的效果就会好些。

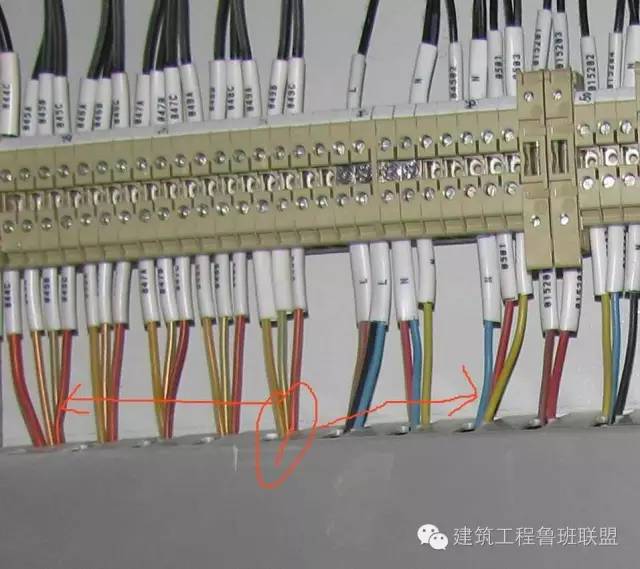

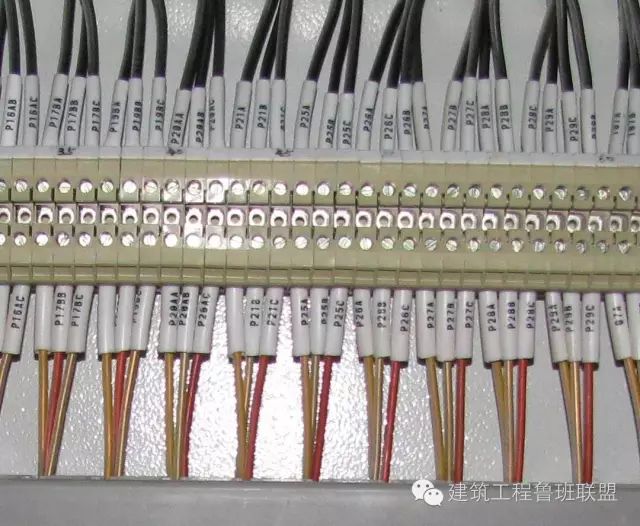

如图所示线槽到端子之间的线,当扣上线槽盖以后的效果。



如图所示如果我们把线接完以后用手调下值也不会很浪费功夫的,效果看起来就很不一样了。尤其是整体的效果。



如图所示绑线不错但是还缺少电缆标记牌。

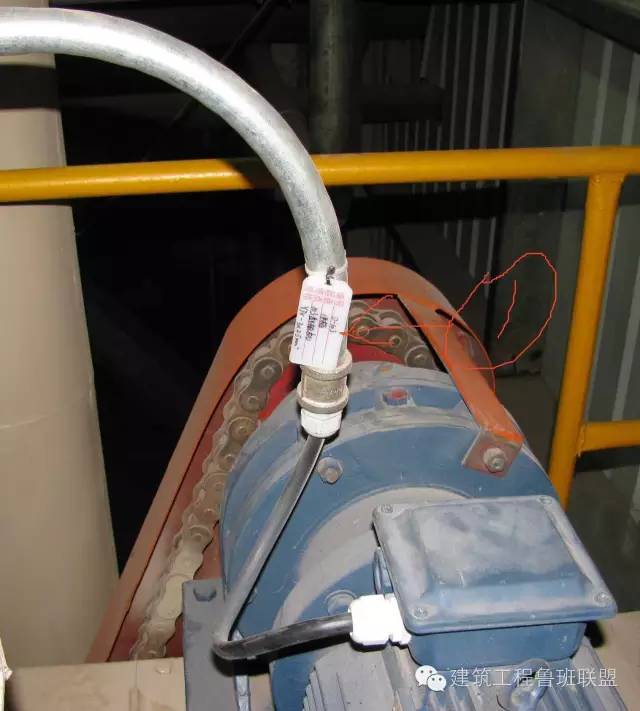

①每个电机的地线要处理好,本图所示电机的地线处理方法。地线最终要可靠的接地。

②所示为每个电机的电缆标牌。

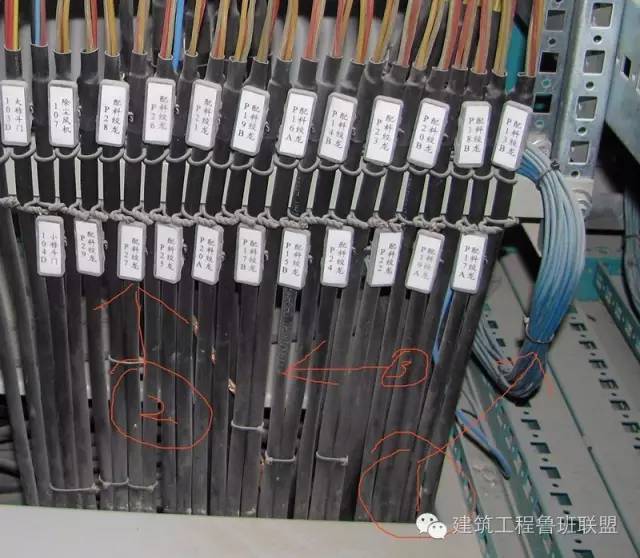

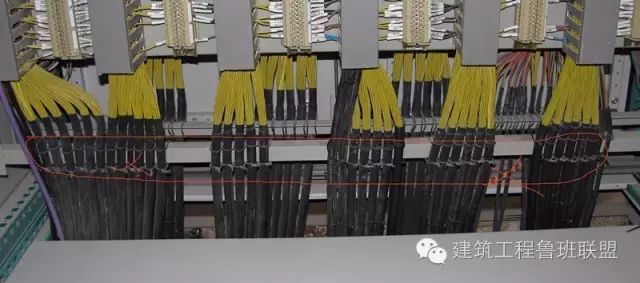

③所有的电缆应在横梁上一次按端子图的排列顺序从上往下一次排开每根电缆。



①这几根电缆可以直接绑到线槽下边。

②③红色圈起的区域如果绑的不好看的话,可以直斜破进线槽。

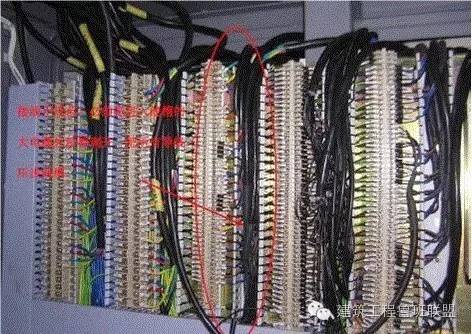

图中接线为错误接法,电缆的保护铠进线槽前要去掉。



图中所示拐弯进线槽效果。



图中所示是现场手写电缆标牌的安装。






设备端的电缆牌的可以挂在保护管端也可挂在电缆端。

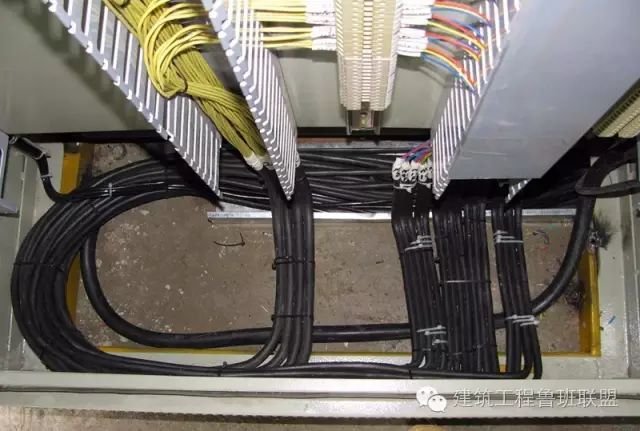

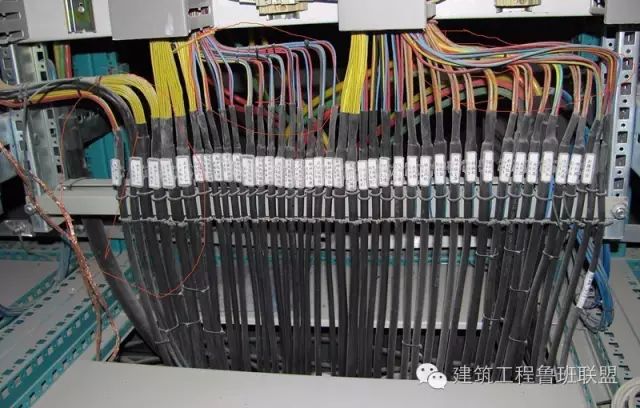

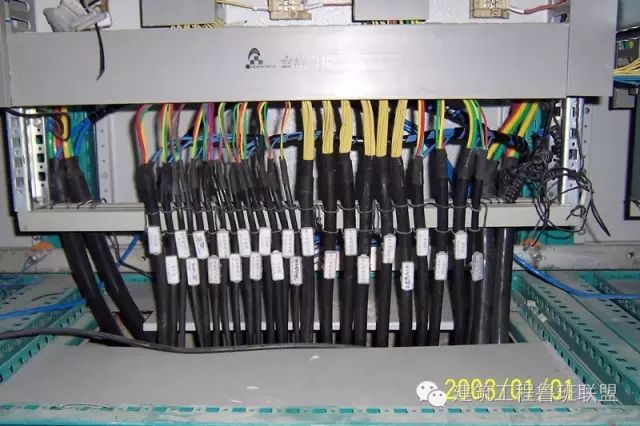

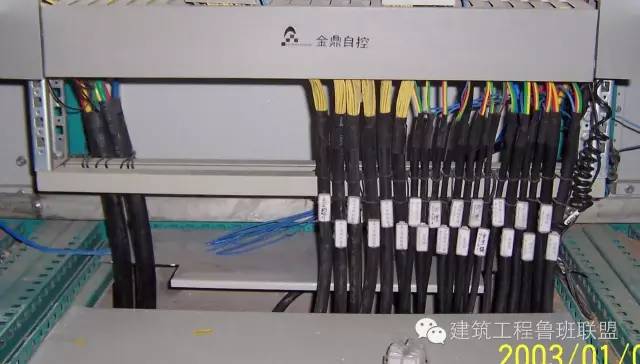

控制柜内的电缆应摆置整齐。



当线缆比较少时可以采用不用横梁靠边绑线的sbf999。
